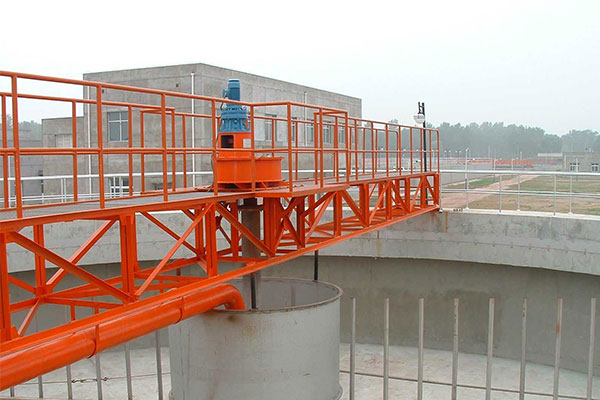

ZCN型悬挂式中心传动浓缩机
用途
ZCN型悬挂式中心传动浓缩机主要用于城镇污水处理厂或工业废水处理工程的中、小型池径的浓缩池对沉淀污泥进行浓缩;本设备采用重力浓缩的方法,减少污泥体积,以减轻污泥脱水的处理负荷,提高脱水效果,作为污泥脱水操作的预处理。
结构及工作原理
该设备采用中心传动、悬挂式,污水从工作桥下进水管流入导流筒扩散后,均匀地向池周扩散,驱动装置带动中心立轴转动,并带动刮臂及浓缩栅条旋转,污泥通过栅条的碰撞后加速污泥间的结合和沉降,提高污泥沉降效果,经分离出的上清液则通过三角形出水堰板溢入出水槽内排出池外。
主要特点
1、工作桥采用全桥式,其材质可采用碳钢、不锈钢或混凝土结构;
2、驱动装置采用立式三级摆线针轮减速机机或由斜齿轮减速机与蜗轮减速机组合,保证输出扭矩及转速;
3、浓缩栅条等距离地排列于刮臂上,以增加浓缩效果;
4、刮泥机立轴下端设有水下轴承和刮刀,避免立轴转动时的偏摆及集泥槽内污泥积实;
5、设置机械和电气双重过载保护,运转安全可靠;
6、设备操作简便,可直接就地/远程控制设备的运行。

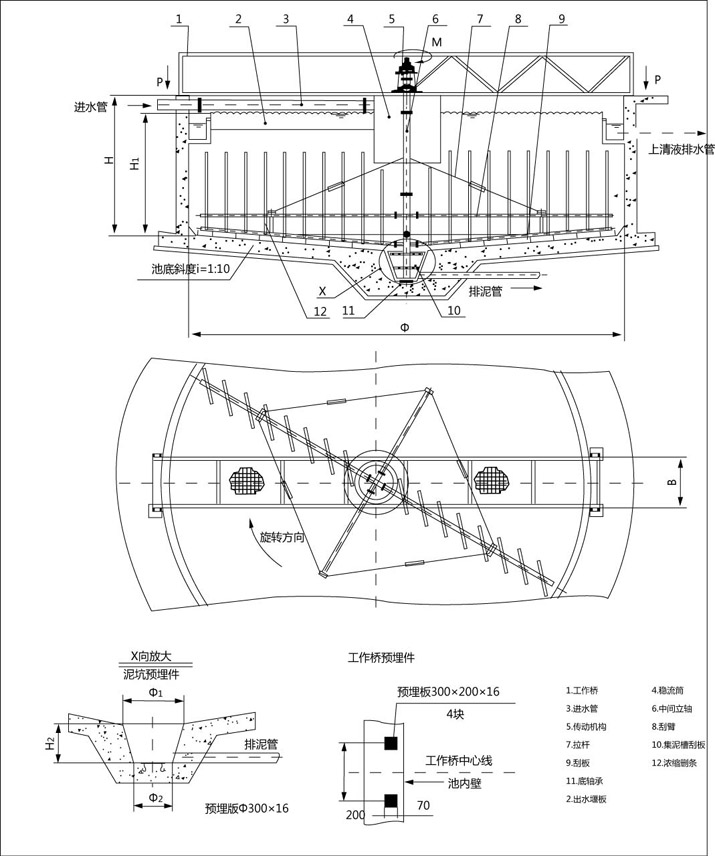

外形及安装基础图
